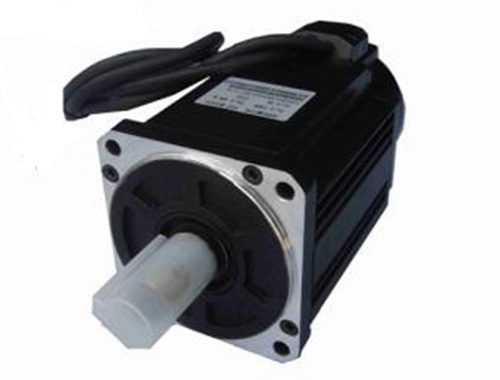

· 90系列伺服电机参数表
|
电机型号 |
KLSM9002430A21A |
KLSM9003520A21A |
KLSM9004025A21A |
|
|
|
|
额定功率 （KW） |
0.75 |
0.73 |
1.0 |
|
|
|
|
额定线电压 （V） |
220 |
220 |
220 |
|
|
|
|
额定线电流 （A） |
3 |
3.0 |
4 |
|
|
|
|
额定转速 （rpm） |
3000 |
2000 |
2500 |
|
|
|
|
额定力矩 （N.m） |
2.4 |
3.5 |
4 |
|
|
|
|
峰值力矩 （N.m） |
7.1 |
10.5 |
12 |
|
|
|
|
峰值电流 （A） |
9 |
9 |
12 |
|
|
|
|
反电势 （V/krpm） |
51 |
67 |
60 |
|
|
|
|
力矩系数 （N.m/A） |
0.8 |
1.2 |
1.0 |
|
|
|
|
转子惯量 （Kg.m2） |
2.45×10-4 |
3.4×10-4 |
3.7×10-4 |
|
|
|
|
绕组（线间） 电阻 （Ω） |
3.2 |
4.06 |
2.69 |
|
|
|
|
绕组（线间） 电感 （mH） |
7.0 |
9.7 |
6.21 |
|
|
|
|
电气时间常数 （ms） |
2.2 |
2.39 |
2.3 |
|
|
|
|
重量 （Kg） |
3.4 |
3.8 |
4.13 |
|
|
|
|
编码器线数 （PPR） |
2500 |
2500 |
2500 |
|
|
|
·
·
|
电机绝缘等级 |
Class B（130℃） |
|||||||||||||||
|
防护等级 |
IP65 |
|||||||||||||||
|
使用环境 |
环境温度： -20℃ ～ +50℃ 环境湿度：相对湿度<90%（不结霜条件） |
|||||||||||||||
|
电机绕组插座 |
绕组引线 |
U |
V |
W |
PE |
|||||||||||
|
插座编号 |
1 |
2 |
3 |
4 |
||||||||||||
|
编码器插座 |
信号引线 |
5V |
0V |
B+ |
Z- |
U+ |
Z+ |
U- |
A+ |
V+ |
W+ |
V- |
A- |
B- |
W- |
PE |
|
插座编号 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
1 |
|
|
颜色 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
